通信機房動環監控系統--方案背景

      廣西都安水利電力公司管轄全縣8個300KV變電站，5個30KV變電站，每個變電站都設有相應的通信機房，因都安縣地域分布廣，山區道路多，交通不便利，通信班組人員配置不足，急需一套無人值守動環監控的遠程管理解決方案。廣西都安水利電力公司在2010年已建設一套通信機房動環監控系統,包括中心機房、1個300KV變電站、2個30KV變電站,現有系統覆蓋范圍小、功能不全。

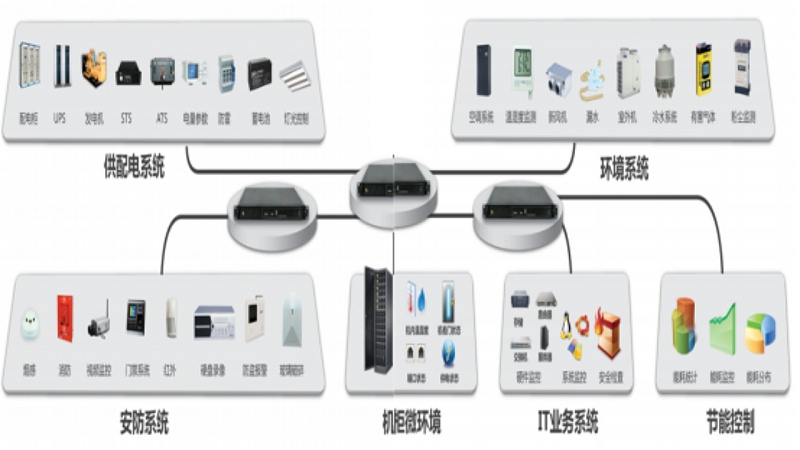

通信機房動環監控系統--核心組成

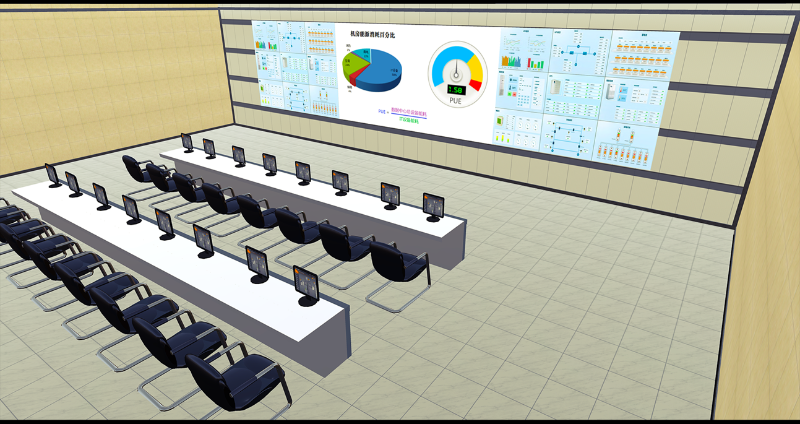

     此次新增動環系統，監控中心在公司本部建立以LAN為結構的監控中心,搭建新建的通信機房監控系統采用二級分層的結構,完成系統功能主體。本部監測中心主要由1個本部監控中心和13個通信機房監控子站組成。完成整個監測網的管理和信息匯集。可在監測中心完成實時監控中心與監控子站之間組成星形網絡結構。

     監控中心由服務器、PC工作站、網絡交換機等組成1000M以太網結構。新建的監測中心可接入原有動環監控系統和本地監控終端的監控信息,最終形成完整的動力環境監控系統。

通信機房動環監控系統--功能分析

     監控子站變電站通信機房監控子站主要完成對采集設備實時數據的匯集、計算、處理和對采集設備的管理和控制。監控子站與本部監測中心互聯,并完成數據上傳、主動告警。每個變電站通信機房設置一套監控采集主機,完成通信站現場各種信息采集、處理、監控和與監控中心的數據通信。監控范圍根據運行維護需求以及現場勘察情況,動環監控系統主要對以下內容進行監控。

(1)遙信項目:通信電源原監控系統包括的所有遙信項目;載波設備原監控系統包括的所有遙信項目;機房進水告警;機房超溫告警;機房煙霧告警。

(2)遙測項目:通信電源原監控系統包括的所有遙測項目;載波設備原監控系統包括的所有遙測項目;機房溫濕度。

(3)遙控項目:通信電源原監控系統包括的所有遙控項目;載波設備原監控系統包括的所有遙控項目;普通空調開關控制;精密空調原監控系統的遙控項目。
