    本文章具備很強專業性，屬于方案性建設資料，非專業人員請勿研讀。文章分為2篇，本文為第一篇。

    目前針對空調控制存在很大的控制難題，由于非閉環系統，導致我們只能主動去控，至于說是否控制生效未知，僅靠有限的檢測方式推測空調狀態，或者累計數據判斷空調狀態，比較耗費監控設備資源。并且由于普通家用空調的品牌不確定性，導致現場空調空間不確定性很嚴重，我們加裝設備是否具備空間安裝，能否美化安裝都存在問題，本文章避開美觀性問題，單獨討論常規空調控制的可行性。

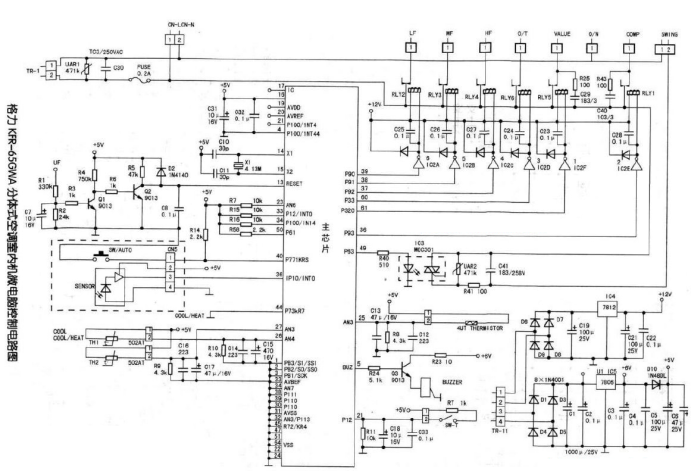

下圖是格力空調KFR型號電路控制圖。

格力空調KFR電路圖

   我們可以清晰看到整體空調控制分為電氣變壓電路，微處理電路，繼電器組成控制電路，檢測單元電路。我們需要盡可能的減少對原有運算電路的控制，故我們能做的僅限監控12v電源正常性，5v電源正常性，常用控制信號正常性。

    采用信號檢測如SWING是扇葉搖擺，COMP是壓縮機，LF是低風，MF是中分，HF是高風等等等。故我們可以通過DI檢測檢測主控制器36.37.38.39.49.60.61引腳上開關信號，若是閉合信號表示相應的功能在運行，也可以同樣模擬出空調告警碼功能。如壓縮機未啟動，空調制冷開機超1分鐘無壓縮機啟動表面壓縮機故障。

關于空調控制本文就簡單的介紹到這里了，我們?cè)诘诙^續進行分析。
